地下湧水処理断熱システム「ドレイナーパネル」

	ドレイナーパネルで地下の快適ECOをご提案するエコマイスター

HOME＞地下湧水処理断熱システム＞ドレイナーパネル

T-1工法

　特長｜サイズ・物性｜施工写真｜工法比較｜標準ディテール｜ FAQ

主な用途
住宅	事務所
駐車場	工場・倉庫
店舗	学校・病院

押出法発泡ポリスチレン断熱材「スタイロフォーム」を母材とした、地下室壁面用の湧水処理と結露防止を目的としたパネルです。
コンクリートブロックや中空セメント板を使用した在来二重壁と同等の湧水排水性能を有しているうえに、母材が断熱材であるため、夏場に発生しやすい地下壁面の結露を抑制する効果を併せ持った画期的な製品です。

１.母材はスタイロフォームを使用

母材の断熱材「スタイロフォーム」は極めて低い吸水性・透湿係数を持っており、湧水の処理に最適です。　　詳しくはこちら

２.結露防止効果

「ドレイナーパネル」は優れた断熱性能を持っているので結露を防止することができ、カビの発生も抑制します。　　詳しくはこちら

３.簡単施工

「ドレイナーパネル」を躯体面に後貼りするだけで二重壁と断熱工事が同時に完了するため、省力化による工期短縮やコストダウンが可能です。

４.居室空間を拡大

仕上げ材まで含めても100mm以下の厚みで施工が可能。在来の二重壁工法に比べて室内の有効スペースを広く取ることができます。　　詳しくはこちら

５.後貼り工法なので安心

専用接着剤でコンクリート壁に貼り付ける後貼り工法により、躯体の打設状況の確認ができるので安心です。

６.安全性の高い工法

軽量なので、搬入作業もスムーズにできます。また、従来のコンクリートブロックを使用した組積による危険もありません。

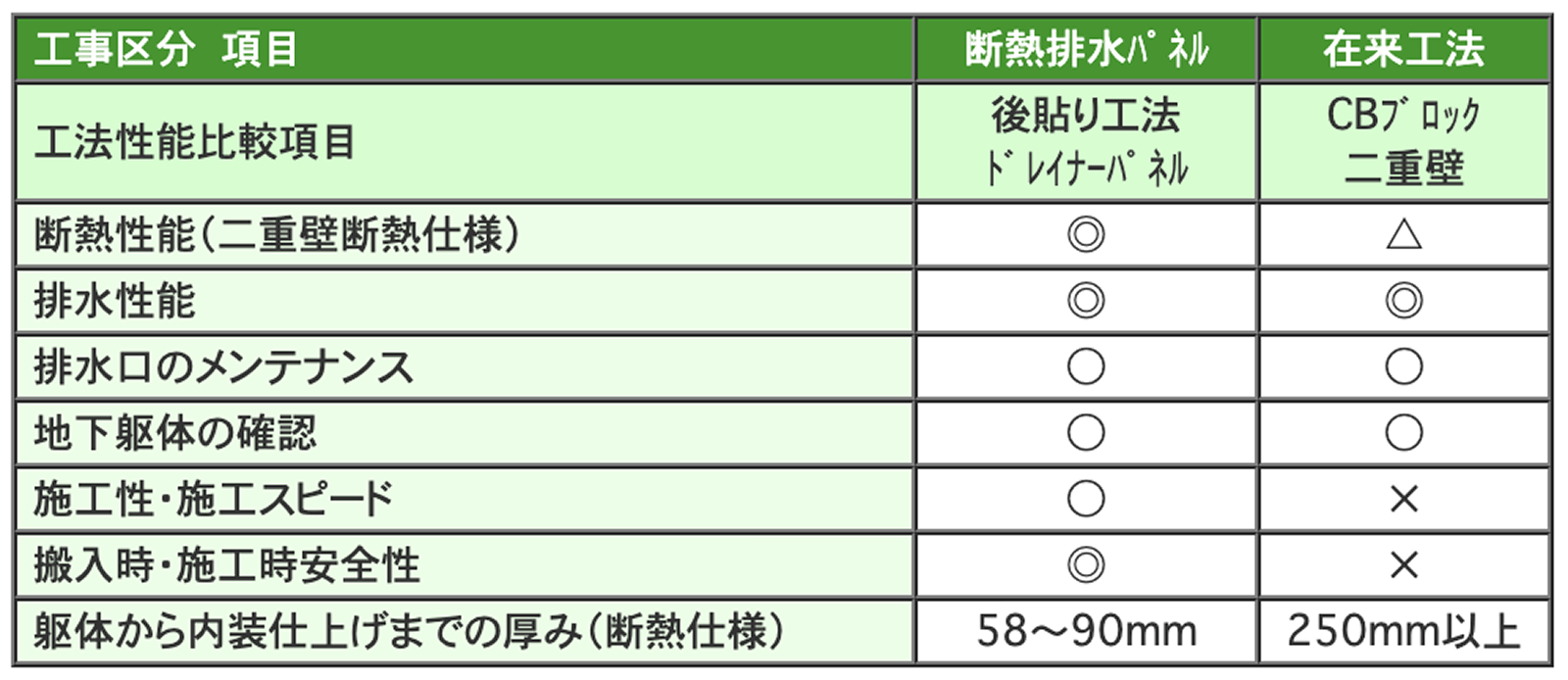

工事区分　　項目	断熱排水ﾊﾟﾈﾙ	在来工法
工法性能比較項目	後貼り工法ﾄﾞﾚｲﾅｰﾊﾟﾈﾙ	CBﾌﾞﾛｯｸ二重壁
断熱性能（二重壁断熱仕様）	◎	△
排水性能	◎	◎
排水口のメンテナンス	○	○
地下躯体の確認	○	○
施工性・施工スピード	○	×
搬入時・施工時安全性	◎	×
躯体から内装仕上げまでの厚み（断熱仕様）	58～90mm	250mm以上

このページのトップに戻る

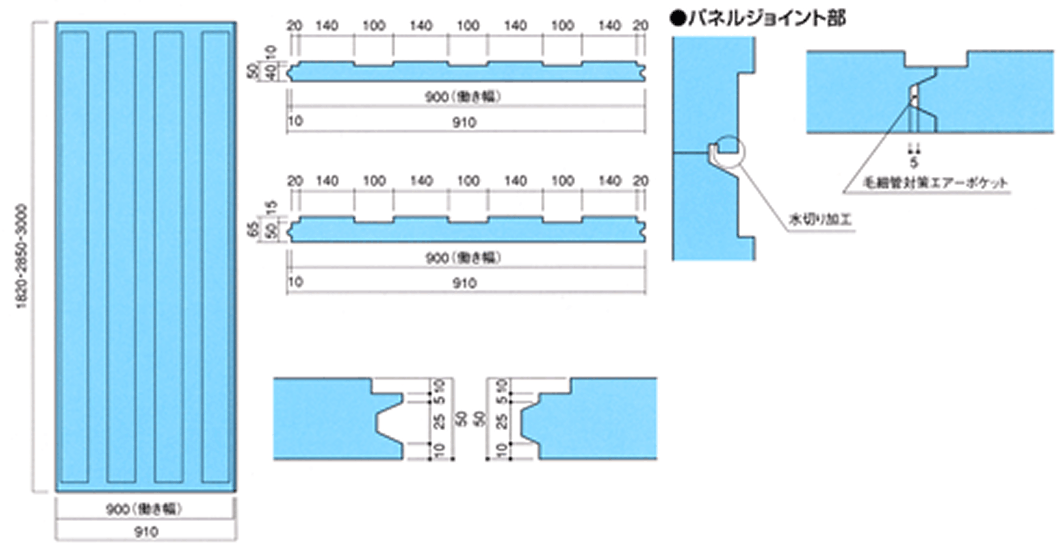

■製品形状

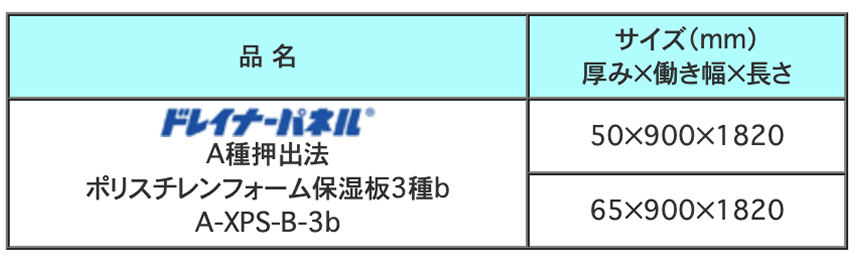

■製品サイズ

品　名	サイズ（mm）厚み×働き幅×長さ
A種押出法ポリスチレンフォーム保湿板3種b A-XPS-B-3b	50×900×1820
A種押出法ポリスチレンフォーム保湿板3種b A-XPS-B-3b	65×900×1820

このページのトップに戻る

ドレイナーパネルとは
スタイロフォームを使った断熱湧水システムです!!
母材にスタイロフォームを使用しているため、湧水処理と断熱処理の2工程を
1工程で完了させます。

品　名	サイズ（mm）厚み×働き幅×長さ
	50×900×1820
	65×900×1820

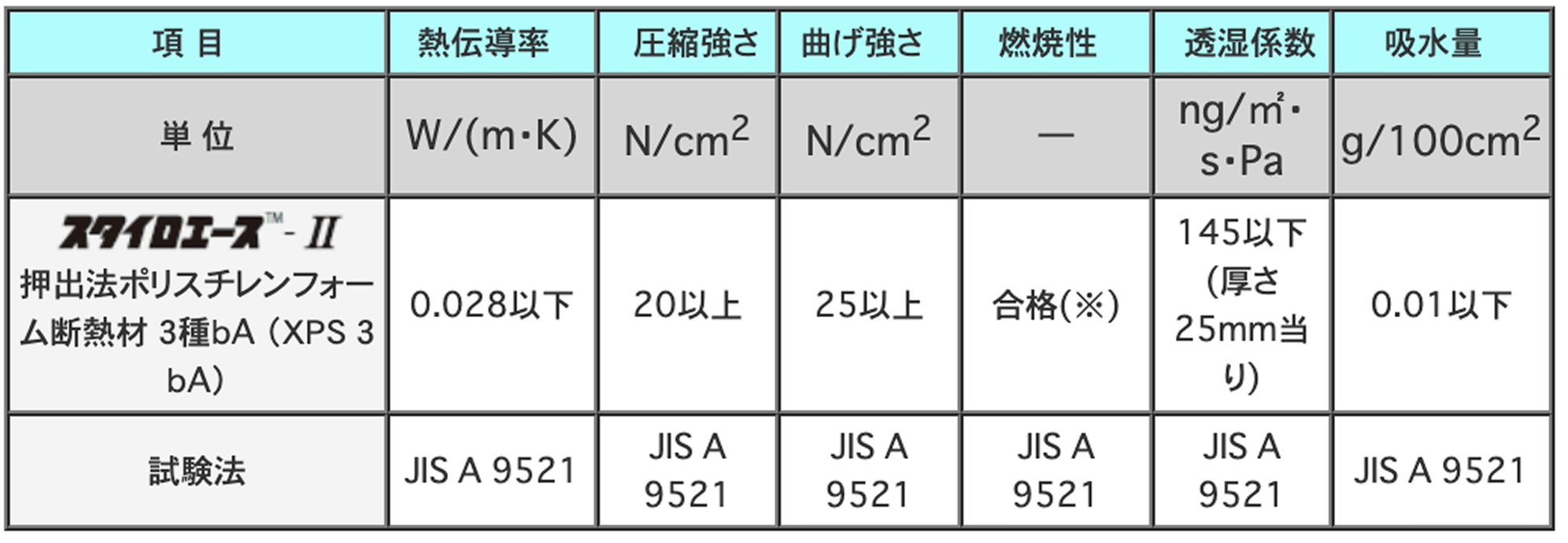

■ドレイナーパネル基材（スタイロエースⅡ）物性

母材(スタイロフォーム)の物性母材(スタイロフォーム)の物性

●ドレイナーパネル・ドレイナーパネルＰＭ共通

項目	熱伝導率	圧縮強さ	曲げ強さ	燃焼性	透湿係数	吸水量
単位	W/(m・K)	N/cm²	N/cm²	―	ng/㎡・s・Pa	g/100cm²
押出法ポリスチレンフォーム断熱材３種ｂA （ＸＰＳ３ｂA）	0.028以下	20以上	25以上	合格(※)	145以下 (厚さ25mm当り)	0.01以下
試験法	JIS A 9521	JIS A 9521	JIS A 9521	JIS A 9521	JIS A 9521	JIS A 9521

(※)３秒以内に炎が消えて、残じんがなく、燃焼限界指示線を超えて燃焼しない。

■施工の流れ

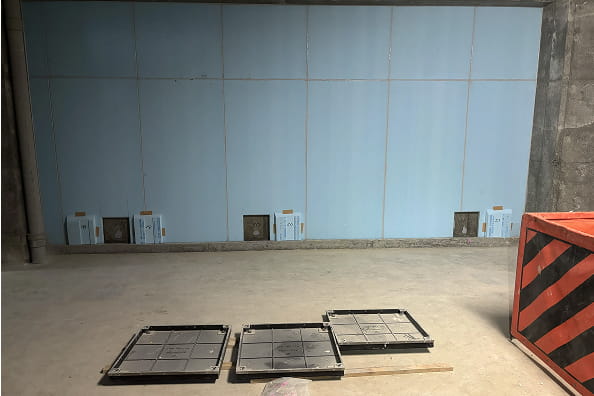

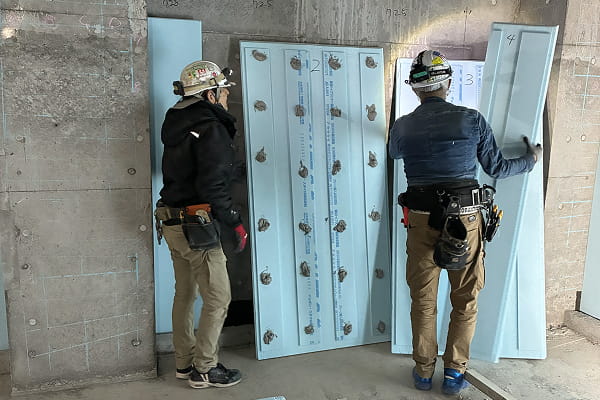

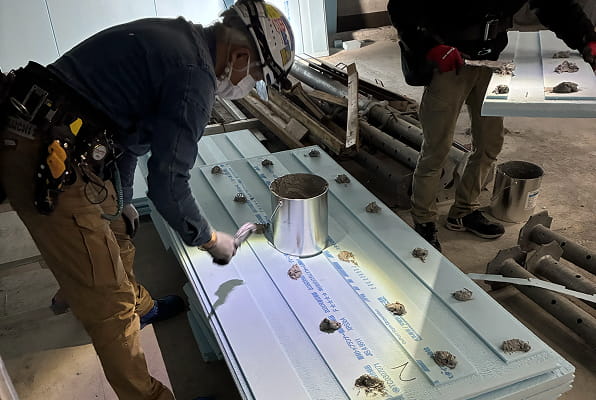

専用ﾎﾞﾝﾄﾞ塗布	ﾊﾟﾈﾙ貼り付け	コーキング処理

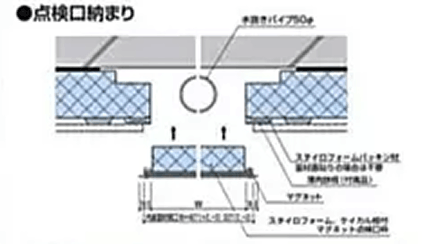

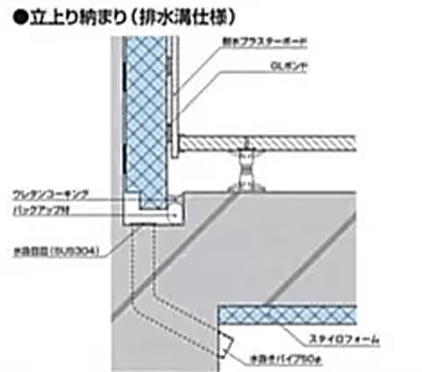

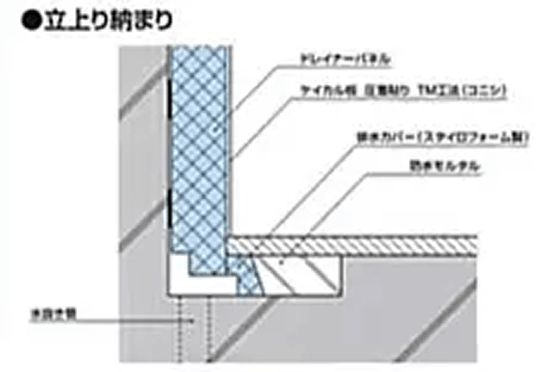

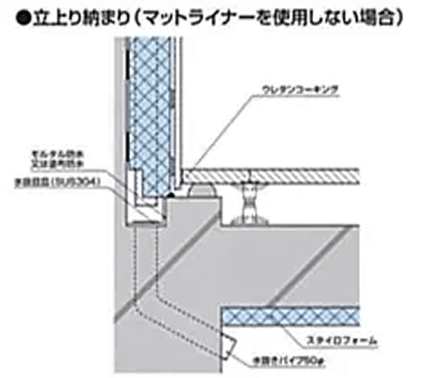

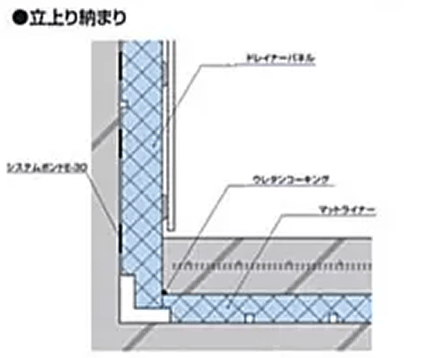

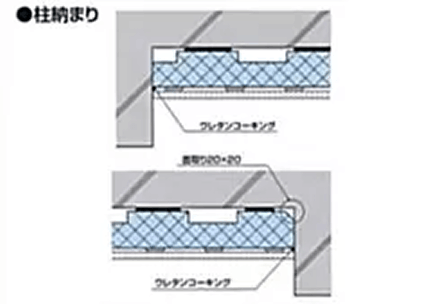

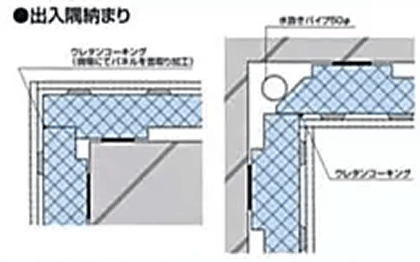

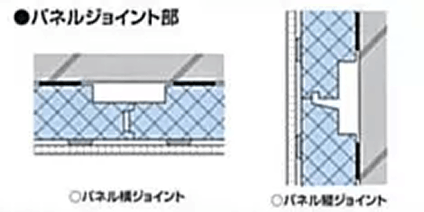

■納まり例

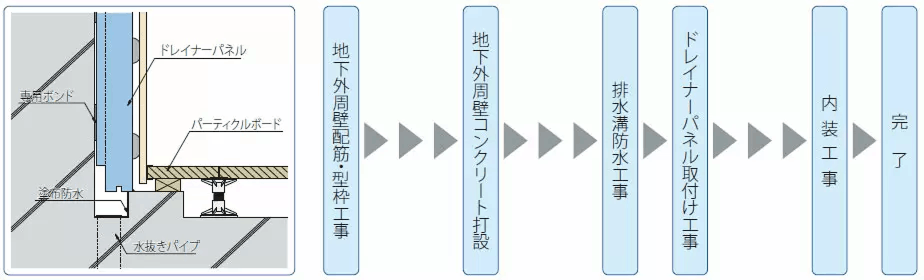

作業工程作業工程のの比較比較

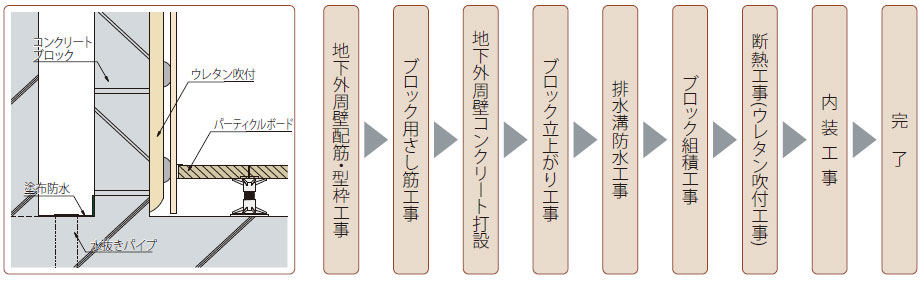

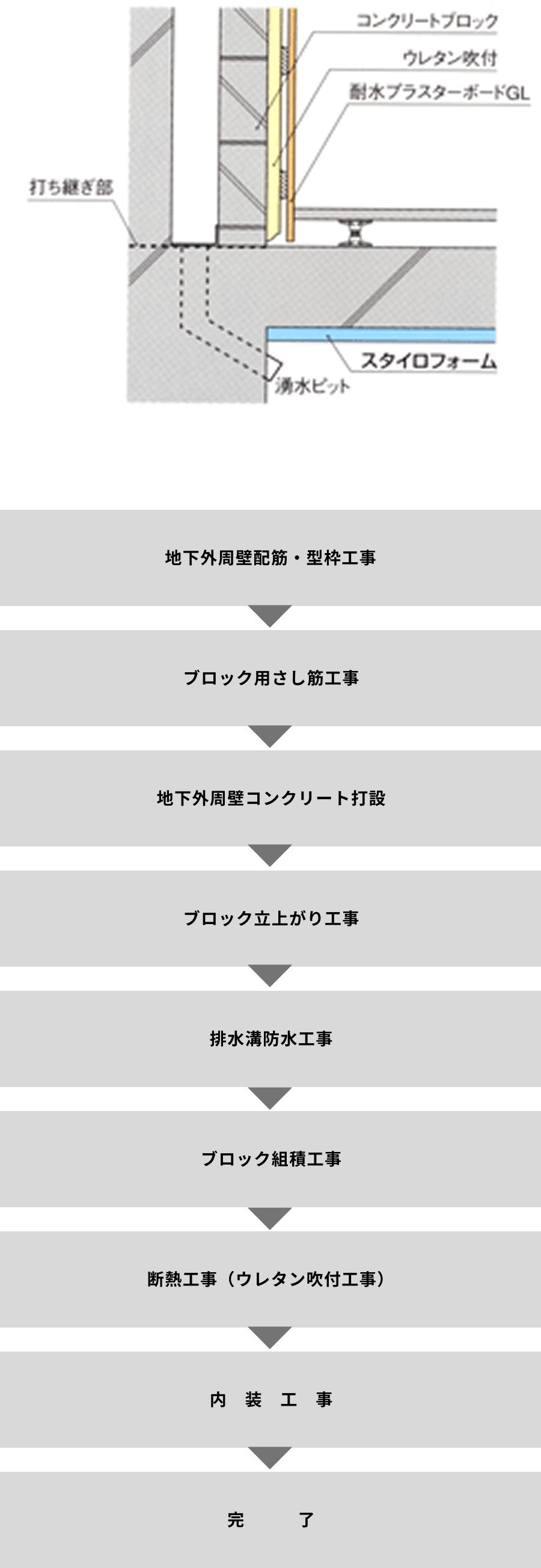

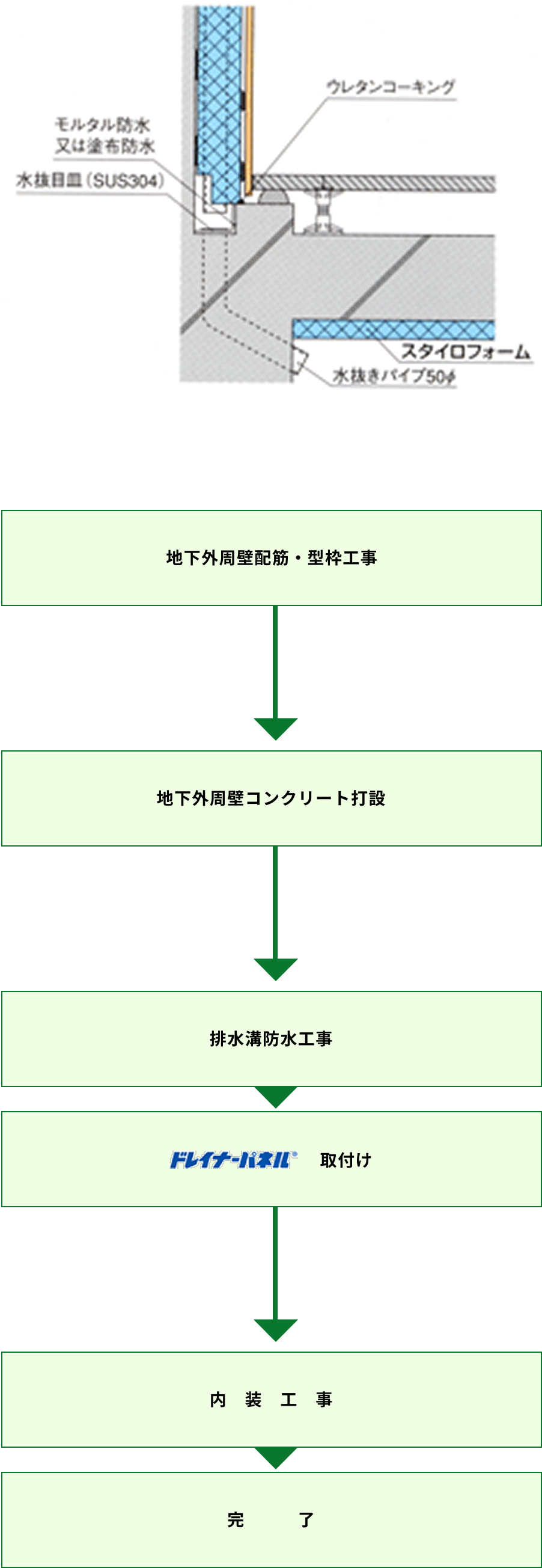

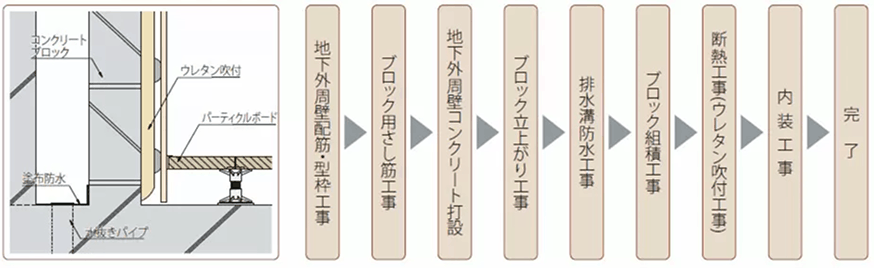

●コンクリートブロック二重壁工法

●ドレイナーパネル

※「ドレイナーパネル」を用いた排水壁工法は、デュポン・スタイロ(株)の登録特許です。(特許第3891516号、第3891526号)
