断熱防火構造システム
ネオマフォームFS |
 |

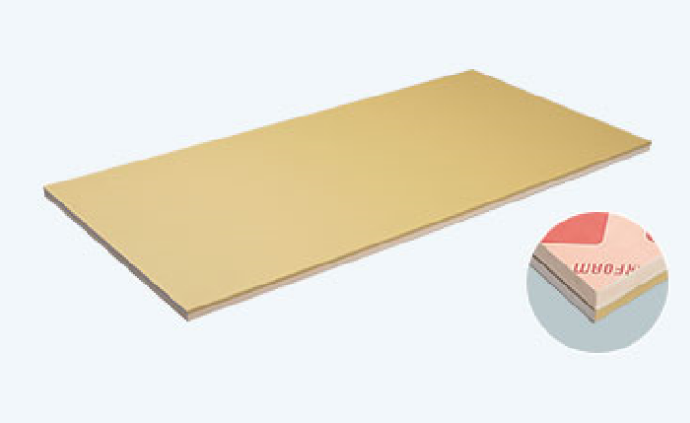

ネオマフォームFSとは
ネオマフォームに石膏ボード（12.5mm）を複合した鉄骨造での外装材仕様の
下地パネルです。（ロ準耐2対応 不燃材料認定品） |
 |
|
| ● 認定番号 |
壁30分防火構造 PC030NE-0121-4
壁30分耐火構造 FP030NE-0270 ※品番[FS-25]限定
壁30分耐火構造 FP030NE-0174
不燃材料 NM-3558 |
| |
| ● 製品規格 |
|
| 品番 |
厚さ（mm） |
幅×長さ
（mm） |
重量※1
（kg/m²） |
EI認証対象 |
熱抵抗 ※2
[（m²・Ｋ）/Ｗ] |
熱貫流率 ※3
［W/(m²・K)］ |
| ネオマフォーム |
総厚 |
| FS-20 |
20 |
32.5 |
910×1820 |
9.2 |
● |
1.0 |
0.83 |
| FS-25 |
25 |
37.5 |
9.4 |
● |
1.3 |
0.69 |
| FS-30 |
30 |
42.5 |
9.5 |
● |
1.5 |
0.59 |
| FS-35 |
35 |
47.5 |
9.6 |
● |
1.8 |
0.51 |
| FS-50 |
50 |
62.5 |
10.0 |
● |
2.5 |
0.37 |
|
※1 標準的な重量を示しています。
※2 ネオマフォーム単体（複合材料の断熱性能を含まない）の断熱性としています。
※3 壁体はネオマフォーム及び石膏ボードのみで構成され、かつ以下の数値を用いて算定しています。石膏ボード熱伝導率：0.22[W/（m・K）]、石膏ボードの熱抵抗[m・W]：0.05、室内側熱伝達抵抗：0.11[（m²・K）/W]、室外側熱伝達抵抗：0.04[（m²・K）/W] |
| |
| ● ネオマフォームFSの特徴 |
|
| 耐火性 |
外壁30分防火構造認定、不燃材料認定を取得。準耐火建築物(ロ準耐2)に適用可能です。 |
| 断熱性 |
ネオマフォーム厚は20～50mmまで対応、高断熱を目指す建物に対応できます。 |
| 軽量性 |
ネオマフォームFS20mmの重量は9.２(kg／㎡)。技能者の負担を少なくします。 |
| 外張り断熱 |
外張り断熱で躯体を保護、面倒な胴縁の熱橋計算も不要です。 |
|
| |
| ● ネオマフォームFS防火構造 耐火構造仕様 |
|
 |
壁30分防火構造認定 PC030NE-0121-4
認定適合金属板 基本事項
・厚さ：0.4mm以上※
・長さ：12000mm以下
・働き幅：105ｍｍ以上
・山高さ：12mm以上
※一部形状では0.5mm又は0.6mm以上。詳細は下図参照。 |
|
材質
・塗装溶融55%アルミニウム-亜鉛合金めっき鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融亜鉛メッキ鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融55%アルミニウムマグネシウム2%合金めっき鋼板(国土交通省大臣認定番号:NM-8697)等 |
| |
| ● ネオマフォームFS25の耐火認定構造 |
|
 |
壁30分耐火構造認定 FP030NE-0270
認定適合金属板 基本事項
・厚さ：0.5mm以上
・長さ：12000mm以下
・働き幅：533mm以上
・山高さ：12mm以上
|
|
材質
・塗装溶融55%アルミニウム-亜鉛合金めっき鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融亜鉛メッキ鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融55%アルミニウムマグネシウム2%合金めっき鋼板(国土交通省大臣認定番号:NM-8697)等
|
| |
| ● ネオマフォームFS耐火下地システムの耐火認定構造 |
|
 |
壁30分耐火構造認定 FP030NE-0174
認定適合金属板 基本事項
・厚さ：0.35mm以上
・長さ：12000mm以下
・働き幅：105ｍｍ以上
・山高さ：12mm以上
|
|
材質
・塗装溶融55%アルミニウム-亜鉛合金めっき鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融亜鉛メッキ鋼板(国土交通省大臣認定番号:NM-8697)等
|
|
