スラブ用型枠兼用断熱材
 |
 |
| 特長 ｜ 施工フローチャート ｜ サイズ・物性 ｜ 施工写真 |
 |
主な用途 |
住宅 |
事務所 |
駐車場 |
工場・倉庫 |
店舗 |
学校・病院 |
|
|

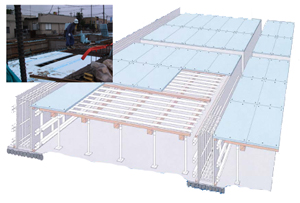

ピットワークは、スタイロフォームと特殊フィルムを一体化形成した、床・ピットスラブ専用の型枠兼用断熱パネルです。
|
 |
|
| １.省力化・工期短縮を実現 |
|
コンクリート打設後に型枠合板を撤去する必要がないので、大幅な合理化・省力化・工期短縮が可能です。
|
| ２.作業性の向上 |
|
軽量で加工性に優れたピットワークは、現場での作業向上に寄与します。
|
| ３.優れた断熱性 |
|
ピットワークには、JIS A9511押出法ポリスチレンフォーム(XPS-B-3b)の最上級グレードを使用しておりますので、優れた断熱性を発揮します。
|
| ４.高い信頼性 |
|
1991年の発売以来、全国で3,000件を超える実績と1998年度の建設技術評価認定で、その信頼性が証明されました。
|
| このページのトップに戻る |
|
|
 |
|
|
 |
|
| ■製品形状 |
 |
|
| ■製品サイズ・物性 |
|
項 目 |
|
ピットワーク/JIS A 9511A種押出法
ポリスチレンフォーム保温板3種b(AXPS-B-3b) |
PW-30 |
PW-35 |
PW-40 |
PW-45 |
PW-50 |
規 格 |
厚み(mm) |
30 |
35 |
40 |
45 |
50 |
幅×長さ(mm) |
910×1,820 |
物 性 |
単位 |
物性値 |
熱伝導率 |
W/m・K |
0.028以下 |
kcal/mh℃ |
0.024以下 |
熱抵抗値 |
ｍ2・K/W |
1.07 |
1.25 |
1.43 |
1.60 |
1.78 |
ｍ2h℃/kcal |
1.25 |
1.45 |
1.66 |
1.87 |
2.08 |
吸水量 |
g/100cｍ2 |
0.01以下(アルコール法) |
許容曲げ
モーメントM |
N・cm |
40 |
44 |
59 |
74 |
74 |
kgf・cm |
4.1 |
4.5 |
6.0 |
7.5 |
9.4 |
曲げ剛性El |
N・cｍ2 |
4,900 |
5,900 |
8,800 |
11,800 |
17,600 |
kgf・cｍ2 |
500 |
600 |
900 |
1,200 |
1,800 |
コンクリート
付着強度 |
N/cｍ2(kgf/cｍ2) |
20以上(2.0以上) |
パネル重量 |
kg/枚 |
約1.9 |
約2.0 |
約2.3 |
約2.6 |
約2.9 |
その他 |
ピットワークはノンフロン断熱材を使用しています。 |
|
※物性値は、JIS、ASTM、ダウ法に基づいた標準値であり保証ではありません。
※許容曲げモーメント：最大曲げモーメントの3/8
※その他、特注サイズにつきましては、弊社担当者までお問い合わせ下さい。 |
|
|
| ■ピットワークバタピッチ早見表 |
|
 |
ピットワーク |
バタの種類 |
スラブ厚み(mm) |
150 |
180 |
200 |
220 |
250 |
300 |
PW-30
PW-35 |
丸パイプ50φ |
225 |
200 |
角パイプ50・60角 |
300 |
260 |
225 |
PW-40 |
丸パイプ50φ |
300 |
260 |
225 |
角パイプ50・60角 |
300 |
260 |
PW-45 |
丸パイプ50φ |
300 |
260 |
角パイプ50・60角 |
300 |
PW-50 |
丸パイプ50φ |
300 |
260 |
角パイプ50・60角 |
300 |
|
※スラブ厚みが300mmを超える場合にはダウ化工までお問い合わせください。
※バタピッチの算出はピットワークに作用する鉛直荷重を
コンクリート荷重+ピットワーク自重+作業衝撃荷重150kg/m2
(型枠の設計・施工指針案：日本建築学会)を基礎として算出しております。 |
|
